تستر شبکه و HDMI دی‌نت (D-Net) – ابزار ضروری برای تکنسین‌های شبکه و تصویر

در دنیای فناوری اطلاعات و سیستم‌های تصویری، ابزارهای تست کابل یکی از ضروری‌ترین وسایل برای اطمینان از صحت عملکرد شبکه‌ها و انتقال سیگنال هستند. برند دی‌نت (D-Net) که در زمینه‌ی کابل‌ها و تجهیزات جانبی شناخته شده است، تسترهای متنوعی برای کابل‌های شبکه و HDMI تولید کرده است. این مقاله نگاهی دقیق به این دو ابزار مهم خواهد داشت.

۱. تستر شبکه D-Net

کاربرد:

تستر شبکه دی‌نت برای بررسی سلامت و نحوه‌ی اتصال کابل‌های شبکه‌ی LAN (کابل‌های CAT5 / CAT6) استفاده می‌شود. این دستگاه مشخص می‌کند که آیا سیم‌های داخل کابل به‌درستی پانچ شده‌اند یا خیر و آیا قطعی یا اتصال اشتباه (cross) وجود دارد یا نه.

ویژگی‌ها:

• تشخیص وضعیت هر رشته از کابل شبکه (۸ رشته + شیلد در صورت وجود)

• مناسب برای کابل‌های RJ45 (شبکه) و اغلب مدل‌ها برای RJ11 (تلفن) نیز

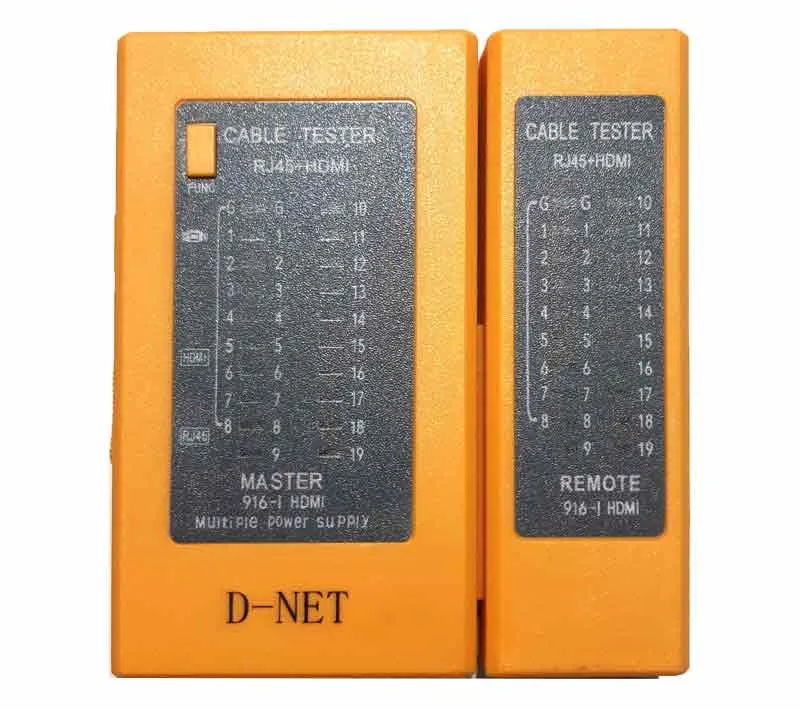

• دارای دو بخش: فرستنده (Master) و گیرنده (Remote)

• نشانگرهای LED برای تست اتصالات، ترتیب سیم‌ها و بررسی قطع بودن یا اتصالی داشتن هر رشته

• قابل استفاده برای کابل‌های کوتاه یا بلند (تا ده‌ها متر)

• تغذیه معمولاً با باتری ۹ ولت

نحوه کار:

کافی‌ست دو سر کابل را به دو قسمت تستر متصل کرده و دستگاه را روشن کنید. چراغ‌های LED یکی‌یکی روشن شده و اگر کابل سالم و ترتیب سیم‌ها درست باشد، چراغ‌ها به‌ترتیب و با ریتم منظم روشن می‌شوند. در صورت وجود اشکال، ترتیب روشن شدن چراغ‌ها به‌هم می‌ریزد یا برخی از آن‌ها روشن نمی‌شوند.

موارد استفاده:

• تست کابل‌های شبکه در نصب و راه‌اندازی شبکه‌های خانگی یا سازمانی

• بررسی کابل‌های آماده‌شده توسط پانچ‌زن دستی

• شناسایی کابل معیوب یا اشتباه‌سیم‌کشی‌شده

۲. تستر HDMI دی‌نت

کاربرد:

تستر HDMI دی‌نت ابزاری‌ست برای بررسی سلامت و اتصال صحیح کابل‌های HDMI، مخصوصاً در محیط‌هایی که انتقال تصویر با کیفیت بالا مانند 4K یا Full HD اهمیت دارد.

ویژگی‌ها:

• پشتیبانی از تست تمام ۱۹ پین کابل HDMI

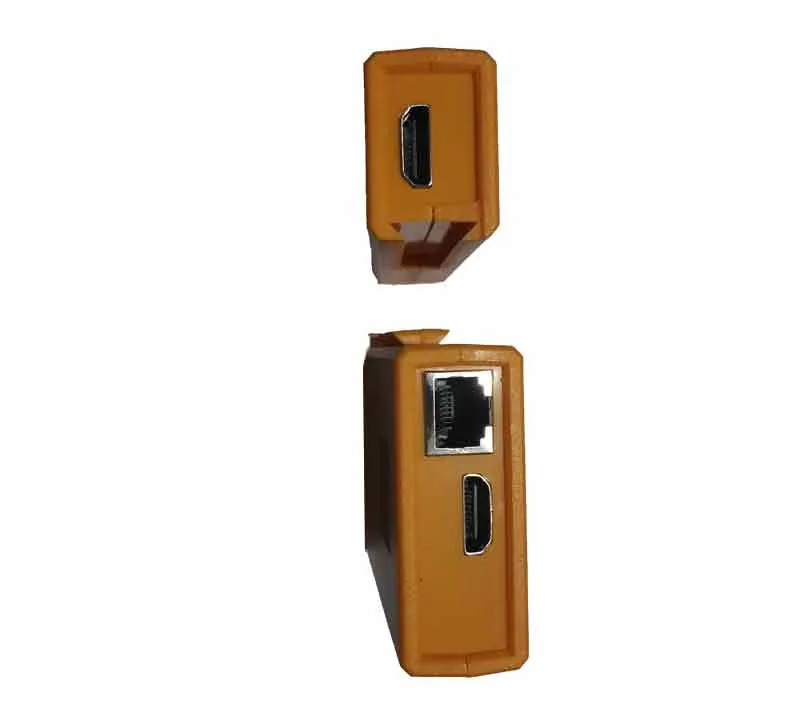

• دارای دو بخش ورودی و خروجی HDMI

• چراغ‌های LED برای هر پین به‌صورت جداگانه

• تشخیص اتصال ناقص، قطع‌شدگی پین‌ها یا اتصالی

• بعضی مدل‌ها دارای حالت تست اتوماتیک یا دستی

نحوه استفاده:

دو سر کابل HDMI را به ورودی و خروجی دستگاه متصل کنید. دستگاه به صورت خودکار یا با فشردن دکمه، شروع به بررسی می‌کند. اگر تمام چراغ‌ها یکی‌یکی روشن شوند، کابل سالم است. در غیر این صورت، پین‌های قطع‌شده یا خراب، با عدم روشن شدن LED مربوط مشخص می‌شوند.

کاربردها:

• اطمینان از سلامت کابل HDMI قبل از استفاده در سیستم‌های صوتی-تصویری

• بررسی کابل در طول زیاد (مثلاً ۱۰ یا ۱۵ متر) که ممکن است نویز بگیرد

• تست کابل‌های آماده یا کابل‌های تولید شده دستی

تفاوت تستر شبکه و HDMI

جمع‌بندی

تسترهای D-Net با قیمت مناسب، طراحی ساده و عملکرد قابل‌قبول، گزینه‌های خوبی برای افرادی هستند که در زمینه نصب شبکه یا تجهیزات صوتی تصویری فعالیت می‌کنند. استفاده از این ابزارها می‌تواند در زمان و هزینه صرفه‌جویی کرده و از مشکلات رایجی مثل قطع شدن شبکه یا عدم نمایش تصویر HDMI جلوگیری کند.
