مقاله: کابل لینک کنسول چیست و چه کاربردی دارد؟

مقدمه

در دنیای شبکه و سخت‌افزار، مدیریت و پیکربندی دستگاه‌هایی مانند روترها، سوئیچ‌ها، و دیگر تجهیزات شبکه، نیاز به برقراری ارتباط مستقیم با دستگاه دارد. یکی از ابزارهای کلیدی برای این کار، کابل لینک کنسول یا همان کابل کنسول (Console Cable) است. این کابل ارتباط اولیه بین کامپیوتر و دستگاه‌های شبکه را فراهم می‌کند و برای تنظیمات اولیه بسیار حیاتی است.

کابل کنسول چیست؟

کابل کنسول نوعی کابل ارتباطی است که به‌طور خاص برای اتصال یک کامپیوتر (معمولاً از طریق پورت USB یا Serial/COM) به پورت کنسول روی یک دستگاه شبکه مانند روتر، سوئیچ یا فایروال استفاده می‌شود. این اتصال به کاربر اجازه می‌دهد تا با استفاده از نرم‌افزارهای ترمینال مانند PuTTY، Tera Term یا HyperTerminal به محیط CLI (رابط خط فرمان) دستگاه دسترسی یابد.

انواع کابل‌های کنسول

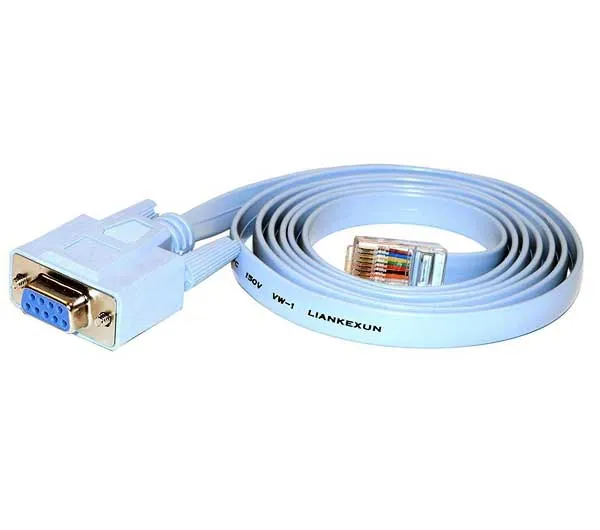

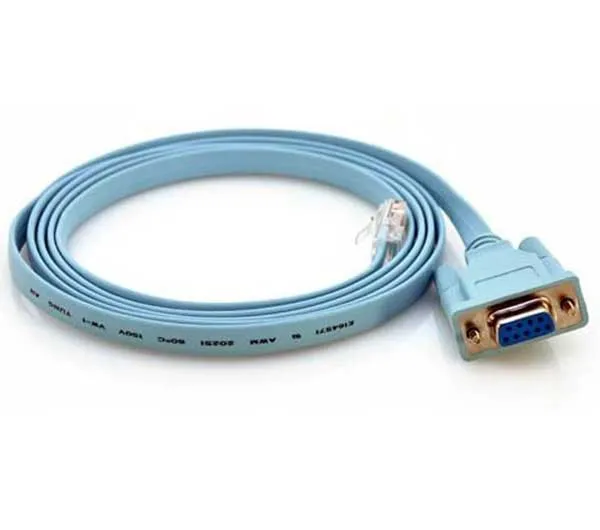

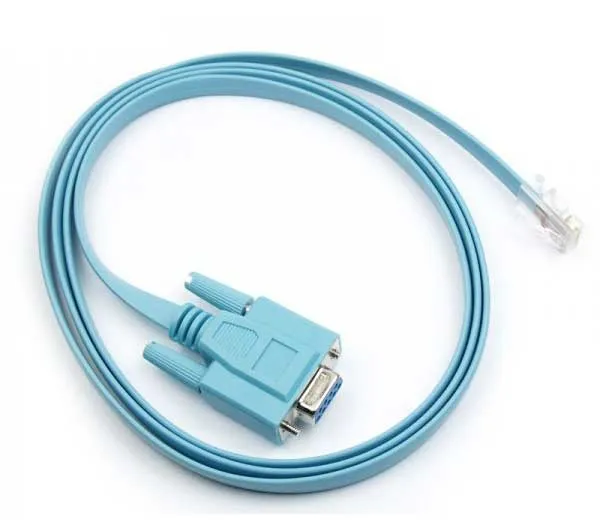

1. کابل RJ-45 به DB9 (Serial)

   • رایج‌ترین نوع سنتی کابل کنسول.

   • یک سر آن کانکتور RJ-45 (شبیه کابل شبکه) و سر دیگر آن کانکتور DB9 سریال است.

   • معمولاً به پورت سریال کامپیوتر متصل می‌شود.

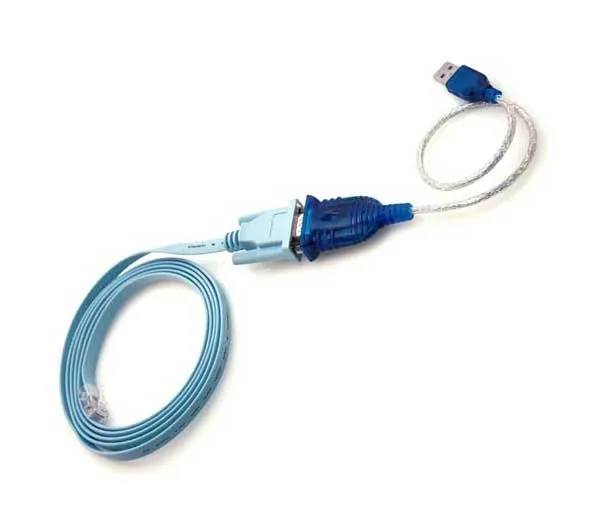

2. کابل USB به کنسول (USB to RJ-45)

   • مناسب برای لپ‌تاپ‌های جدید که پورت سریال ندارند.

   • در این نوع، سر USB به کامپیوتر و سر RJ-45 به دستگاه شبکه متصل می‌شود.

3. کابل USB به mini-USB یا micro-USB

   • برخی دستگاه‌های مدرن از پورت mini-USB برای ارتباط کنسول استفاده می‌کنند.

   • این کابل مستقیماً کامپیوتر را از طریق USB به دستگاه متصل می‌کند.

کاربردهای کابل کنسول

• تنظیمات اولیه دستگاه‌ها (Initial Configuration)

• عیب‌یابی شبکه (Troubleshooting)

• ارتقاء یا بازگرداندن سیستم‌عامل (Firmware Upgrade / Recovery)

• مانیتور کردن وضعیت دستگاه هنگام بوت شدن

نحوه استفاده از کابل کنسول

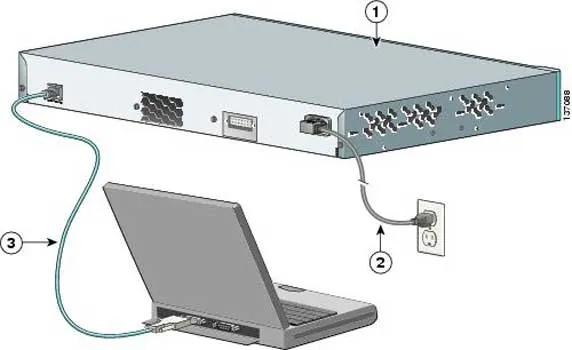

1. اتصال کابل به پورت کنسول دستگاه و پورت مناسب کامپیوتر (USB یا Serial).

2. اجرای برنامه ترمینال مانند PuTTY.

3. انتخاب پورت صحیح (COMx) در نرم‌افزار.

4. تنظیم سرعت ارتباط (معمولاً 9600 bps).

5. اتصال و ورود به محیط CLI دستگاه.

جمع‌بندی

کابل کنسول یکی از ابزارهای اساسی برای مدیریت تجهیزات شبکه است. بدون استفاده از آن، بسیاری از پیکربندی‌ها و عملیات‌های اولیه قابل انجام نخواهند بود، به‌ویژه زمانی که دستگاه به شبکه متصل نیست یا دچار مشکل شده است. بنابراین شناخت نوع مناسب کابل و نحوه استفاده از آن، برای هر متخصص شبکه امری ضروری است.
